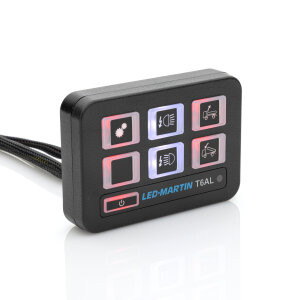

Unité de commutation T6AL – Description du produit
Six groupes de commutation pour une flexibilité maximale : deux avec 10 A, quatre avec 5 A – idéal pour la commande ciblée de différents consommateurs
Large plage de tension d'entrée de 10 à 30 V pour une utilisation dans les voitures particulières, les véhicules utilitaires et les systèmes mobiles
Charge électrique totale jusqu'à 40 A pour des réserves de puissance suffisantes
Grâce aux feuilles d'autocollants très complètes fournies, chaque touche peut être identifiée de manière claire et durable
Un capteur de lumière intégré atténue le rétroéclairage la nuit et le maintient pendant la journée pour une lisibilité optimale
Modes de fonctionnement et logique
Chaque touche peut être attribuée individuellement comme interrupteur pour une activation/désactivation permanente
Peut également être utilisé comme bouton-poussoir non programmable pour des fonctions momentanées (par ex. klaxon, impulsions)
Le mode maître-esclave regroupable permet de commuter plusieurs sorties simultanément
Logique de commutation clairement structurée pour une mise en service rapide et une utilisation intuitive
Raccordement électrique
Le câble de sortie comporte un câble de masse supplémentaire – les consommateurs peuvent être raccordés directement au câble de sortie
Aucun nœud de masse séparé via la tension d'entrée n'est nécessaire, ce qui réduit le câblage et les sources d'erreurs
Sorties solides : 2×10 A et 4×5 A, max. 40 A au total (veuillez veiller à utiliser un fusible adapté)
Tension d'entrée 10-30 V pour réseaux de bord 12 V et 24 V
Domaines d'application
Électricité automobile, superstructures spéciales, commandes de machines et applications mobiles
Partout où des dimensions compactes, un marquage clair et une logique de commutation variable sont requises
Contenu de la livraison
Unité de commutation T6AL
Feuilles d'autocollants très complètes pour le marquage individuel des touches
Guide rapide pour le raccordement et la mise en service
