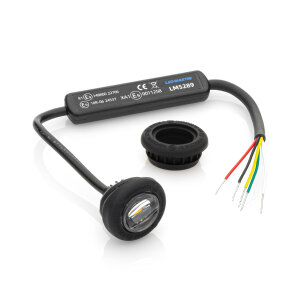

Combinaison polyvalente de feu de gabarit et de signalisation
Le feu de gabarit et d'avertissement L8 peut �tre utilis� simultan�ment comme feu de position, feu de gabarit ou feu de marquage lat�ral en combinaison avec un feu d'avertissement tr�s agressif
Id�al pour s�curiser et rendre visibles les contours des v�hicules avec un effet d'avertissement suppl�mentaire
Conception compacte et montage simple
Feu rond � monter dans un trou de 19 mm
Fixation simple par insertion dans le trou pr�par�
Une manchette en caoutchouc est fournie pour un montage droit ou sur des tubes
Fonctions intelligentes pour plus de s�curit�
Synchronisation de plusieurs lampes d'avertissement possible
Mode altern� activable pour un clignotement altern� de plusieurs unit�s
Utilisation flexible dans diff�rents types de v�hicules et applications
Angaben zur Produktsicherheit
Herstellerinformationen:
LED-MARTIN GmbH
Bahnhofstraße 13
Rheinland-Pfalz
Arzfeld, Deutschland, 54687
service@led-martin.de
https://www.led-martin.de/
Instructions de raccordement L8 Feu de position et feu de signalisation latéral avec feu d'avertissement intégré
Description générale du produit
Combinaison d'un feu de gabarit et d'un feu d'avertissement
Quatre modules forment une unité de feux d'avertissement homologuée ECE-R65
Feux d'avertissement synchronisables
Mode clignotant alterné possible
Caractéristiques techniques
Tension de service : CC 10-30 V
Puissance absorbée :
- Lampe d'avertissement : 1 × 5 W
- Feu de gabarit : 2 × 0,2 W
Indice de protection : IP67
Plage de température : -30 °C à +60 °C
Homologations : ECE-R65 (pour 4 modules), ECE-R10, ECE-R148
Technologie LED
Instructions de montage
1. Percer un trou de montage de 19 mm de diamètre
2. Insérer la bague de montage dans le trou
3. Insérer le feu dans la bague de montage
Raccordement électrique
Schéma de raccordement selon les positions suivantes :
1 noir – masse
2 Rouge - voyant d'avertissement + (commutation positive)
3 Vert - Feu de gabarit + (feu de position)
4 Jaune - Signal de synchronisation
5 Blanc - Mode alterné (en option)
Modèle de clignotement (feu d'avertissement)
Simple 120 fpm
Double 120 fpm
Quadruple 120 fpm
Simple/double 120 fpm
Simple/quadruple 120 fpm
Simple SAE
Double SAE
Quad SAE
Simple/Double SAE
Simple/Warp
Warp 60 fpm
Éclairage continu 50 %
Lumière continue 10 %
Remarques
Pour l'homologation ECE-R65, quatre modules doivent fonctionner simultanément
La synchronisation des modules s'effectue via une ligne de synchronisation
Mode alterné commutable via un câble de commande séparé
Avant le montage, s'assurer que toutes les connexions électriques sont correctement isolées
