points forts

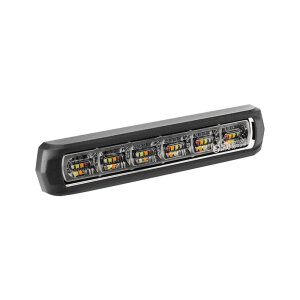

Module d'avertissement puissant avec optique TIR pour une visibilité maximale
14 modes de clignotement sélectionnables pour des scénarios d'utilisation flexibles
Lentille en silicone et base thermoconductrice pour une grande robustesse
Caractéristiques techniques
Tension de service selon la version : 10–16 V ou 10–33 V
Indice de protection élevé pour les environnements exigeants
Large plage de températures pour une utilisation tout au long de l'année
Montage et installation
Montage rapide à l'aide de vis M3 ou de ruban adhésif 3M
Espacement des trous 120 mm
Couvercles rigides ou souples, flexibles jusqu'à environ 30° pour les surfaces courbes
Certifications
ECE R10, ECE R65 HT
Explication relative à la classe HT
La classe ECE-R65 HT équivaut à un gyrophare (classe T). Associés, les flashs doivent émettre un rayonnement à 270° pour répondre aux exigences de la classe HT. L'utilisation de ces flashs est donc autorisée dans tous les domaines où les gyrophares seraient également autorisés.
Angaben zur Produktsicherheit
Herstellerinformationen:
LED-MARTIN GmbH
Halenbacher Straße 8
Rheinland-Pfalz
Arzfeld, Deutschland, 54687
service@led-martin.de
https://www.led-martin.de/
Description des connexions pour le module TF6 HT
Tension de fonctionnement 10-33 V CC. Utilisez un fusible (10 A) dans le câble positif près de la batterie.
ROT â + VDC
-
ROUGE → + VCC
(+ tension VCC)
-
NOIR → &moins;
/ Masse
-
BLEU → Couleur de lumière2
(uniquement dans la version DualColor)
-
VERT → Entréejour/nuit
(avec + VCC connecté Mode nuit/variation)
-
BLANC → Clignotement alterné
entre deux têtes : pour DEUX lampes avec
alimentation coupée, connecter brièvement le câble blanc uniquement
à UNE tête avec + VCC, isoler l'autre blanc.
Les têtes clignotent alors en alternance.
-
JAUNE → Synchronisation
& sélection du motif
- Relier entre elles toutes les lignes JAUNES afin de synchroniser plusieurs
têtes.
- Pour changer de motif, connecter JAUNE brièvement (< 1 s) Ã
+ VDC, puis le déconnecter.
- Pour une réinitialisation d'usine, connecter JAUNE pendant plus de 5 s
à ROUGE (+ VDC).
Remarques: isoler les câbles qui ne sont pas utilisés.
Effectuer les travaux de raccordement uniquement lorsque l'alimentation est coupée.
