Un projecteur LED compact et puissant pour une utilisation à l'intérieur et à l'extérieur sur les véhicules d'intervention, utilitaires et spéciaux. Idéal comme éclairage d'environnement ou de travail pour éclairer en toute sécurité les zones de marche, les zones latérales du véhicule ou les postes de travail à l'arrière. Lors de l'installation, veillez à respecter la polarité (rouge = +VDC, noir = masse), à utiliser un câble protégé par un fusible (2 A) et à disposer d'une surface de montage plane et ébavurée. Le projecteur se fixe à l'aide d'une sous-couche en mousse et de deux vis autotaraudeuses. Le cache est interchangeable et disponible en plusieurs couleurs.
Détails techniques
Caractéristiques électriques
Puissance absorbée : jusqu'à 14,4 W
Flux lumineux : 1 400 lm (brut) / 890 lm (effectif)
Alimentation électrique : 12-24 V CC (multitension)
Consommation électrique max. : 1,2 A @ 12 V / 0,6 A @ 24 V
Fusible recommandé : 2 A
Éléments LED : 4 LED haute puissance, faisceau lumineux : large
Essais de type et CEM
Certifié ECE R10 (CEM)
CISPR 25 : classe 3 (12 V) / classe 2 (24 V)
Protection et environnement
Classe de protection/type de protection : IPX7 (étanche)
Température de fonctionnement : −30 °C à +65 °C
Résistant aux vibrations et aux intempéries
Mécanique et raccordement
Longueur du câble de raccordement : env. 21 cm (rouge = +VDC, noir = GND, 20 AWG chacun)
Poids : 108 g
Diffuseur : transparent ; couleur LED : blanc
Cache (interchangeable) : noir, blanc, rouge (RAL 3001), jaune (RAL 1016), chrome
Remarque concernant le montage : pré-percer deux trous pour deux vis autotaraudeuses Ø 4×16 mm et un passage Ø 14 mm ; ébavurer les bords. Clipser le cache après la fixation.
Contenu de la livraison :

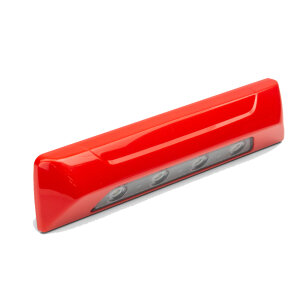

• Lampe d'ambiance LED SL157 (lumière blanche, lentille transparente)
• Cache interchangeable dans la couleur choisie
• Support en mousse (joint)
• 2 vis autotaraudeuses pour la fixation
• Notice d'installation
Angaben zur Produktsicherheit
Herstellerinformationen:
LED-MARTIN GmbH
Halenbacher Straße 8
Rheinland-Pfalz
Arzfeld, Deutschland, 54687
service@led-martin.de
https://www.led-martin.de/
Consignes de montage
1. Choisissez un emplacement de montage approprié qui garantit un éclairage suffisant et qui n'est pas masqué par des composants du véhicule.
2. Percez deux trous de fixation (à 4 mm) et un passage central (à 14 mm) pour le câble de raccordement.
3. Ãliminez les arêtes vives et les bavures afin de ne pas endommager l'isolation du câble.
4. Faites passer le câble de raccordement à travers le trou et fixez le feu à l'aide des vis autotaraudeuses fournies.
5. Placez le joint en mousse entre le luminaire et la carrosserie afin d'empêcher toute infiltration d'humidité.
6. Après le montage, clipsez le cache coloré sur le boîtier du feu.
Raccordement électrique
⢠Câble rouge = +VDC (12â24 V CC)
⢠Câble noir = masse (GND)
Fusible recommandé : fusible à action retardée 2 A
Remarque : veille à ce que la connexion soit propre et exempte de corrosion. Une inversion de polarité peut endommager les composants électroniques.
