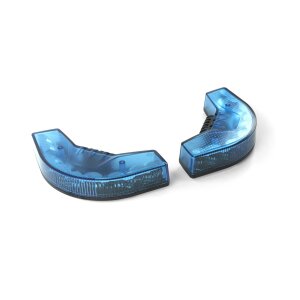

Feu tournant Omni View OV9 – Modules flash HT grand angle 270°/360° (SET)
Répartition uniforme de la lumière à 180° par module ; deux modules permettent une couverture à 270° (homologation HT). Quatre modules permettent une couverture continue à 360° – remplacement d'un feu tournant.
Points forts
Chaque module dispose de 9 LED haute performance pour un effet d'avertissement exceptionnel. Idéal lorsque la barre lumineuse avant est masquée à l'arrière : deux modules montés à l'arrière augmentent considérablement la visibilité. La version en kit avec 2 modules est conforme à la norme ECE R65 HT ; avec 4 modules, elle est conforme à la norme ECE R65 T (bleu et jaune).
Montage et orientation
Mini-support en L inclus pour une fixation simple et sûre presque partout. L'angle de rayonnement de chaque module est réglable de ±20°, ce qui est parfait pour les motos, les quads, les UTV et les quadricycles.
Caractéristiques techniques
Diffusion lumineuse de 180° par module ; 270°/360° en cas de montage par paire ou en angle. 18 modèles de flash, synchronisation de jusqu'à 20 unités, tension multiple 12-24 VDC, protection contre les inversions de polarité, boîtier résistant aux intempéries et aux vibrations, classe de protection IPX, température de fonctionnement de -40 °C à +60 °C.
Homologations
2 modules : ECE R65 HT en bleu ou jaune. 4 modules : ECE R65 T en bleu ou jaune. Veuillez respecter les prescriptions nationales.
Variantes
Couleur lumineuse : bleu ou jaune. Couleur de la lentille : couleur lumineuse ou transparente (aspect verre transparent).
Contenu de la livraison (SET)
2 modules flash dans la couleur choisie.
2 mini-supports de montage.
4 vis avec anneau élastique pour la fixation des supports/modules.
4 vis pour la fixation sur le lieu de montage.
Applications typiques
Complément à l'effet d'avertissement vers l'arrière.
Montage en angle sur les véhicules d'intervention et utilitaires.
Solutions pour motos/quads.
Remplacement d'un gyrophare classique à quatre modules.
OMNI-VIEW 9 LED Corner Lighthead (Cell2) – Câblage, synchronisation, sélection du motif et montage.
1) Sécurité
Installation réservée à des techniciens qualifiés. Couper l'alimentation électrique avant toute intervention (retirer le fusible).
Sécuriser tous les câbles avec un fusible adapté (3 A par mode d'alerte).
Respecter les prescriptions ECE-R65.
2) Couleurs des câbles et fonctions
Noir
Masse du véhicule (masse du châssis) – conducteur de retour / masse
Jaune
Ligne de commande – Synchronisation et sélection des motifs de flash
Rouge
+VDC (fusible 3 A) – Mode d'avertissement ① Par défaut : FP#1 Double [2 Hz]
Blanc
+VDC (fusible 3 A) – Mode d'avertissement ② Par défaut : FP#18 Steady Scene (mode croisière)
Remarque : connectez les fils jaunes de toutes les têtes d'éclairage pour obtenir un flash synchronisé. Toutes les têtes d'éclairage doivent être réglées sur le même motif.
3) Mise en service et sélection du modèle de flash
Activez le mode d'avertissement souhaité (rouge = mode ①, blanc = mode ②), puis connectez brièvement le fil jaune à +VDC :
– Une fois brièvement → motif suivant.
– Trois fois rapidement → réglage d'usine du mode actif (FP#1 ou FP#18).
Modèles de clignotement disponibles
1. Double [2 Hz]
2. Simple [2 Hz]
3. Triple [2 Hz]
4. Quadruple [2 Hz]
5. Aléatoire
6. Stable EF (pour contrôleur externe)
7. Simple [SAE/CA13]
8. Double [SAE]
9. Triple [SAE]
10. Quad [SAE]
11. Quint [SAE]
12. Méga
13. Ultra [SAE]
14. Giga
15. Single-Quad
16. Simple H/L
17. Simple-Triple-Quint
18. Scène stable (mode croisière)
4) Synchronisation (synchrone/alternée)
1. Mode réglage : appliquer simultanément +VDC sur rouge (ou blanc) et jaune.
2. Affichage : 1 flash = groupe 1, 2 flashs = groupe 2.
3. Appuyez sur +VDC pendant moins de 3 secondes pour changer de groupe.
– Même groupe = simultané
– Groupes différents = alterné
4. Débrancher les tensions pour enregistrer.
5) Mode basse consommation
Lorsque le mode d'alerte ① est actif : blanc sur +VDC → faible consommation.
Désactiver : jaune une fois brièvement sur +VDC → forcer la haute puissance (permanente).
Appuyez à nouveau brièvement pour autoriser à nouveau la faible puissance.
Remarque : ECE R65 classe 1 → Le rouge et le blanc doivent être commutés alternativement.
6) Réinitialisation des réglages d'usine
1. Mode de réglage : appliquer simultanément +VDC sur le rouge et le jaune.
2. Débrancher brièvement le jaune, puis le rebrancher sur +VDC pendant > 5 s.
3. Des clignotements rapides et courts confirment la réinitialisation.
7) Montage (support en L)
1. Choisissez la position et fixez le support en L à l'aide de vis.
2. Faites passer le câble par l'ouverture et posez-le jusqu'au panneau de commande.
3. Orienter le luminaire à ±20° pour un effet optimal.
4. Fixer le luminaire au support (couple : 5,5–6,5 kgf·cm).
8) ECE-R65 Consignes de montage
– Catégorie HT (270°) : par paires à l'avant ou à l'arrière ; distance max. 10 m.
– Catégorie T (360°) : quatre unités sur le véhicule ; distance max. 10 m.
– Toutes les unités doivent être synchronisées et utiliser le même modèle.
