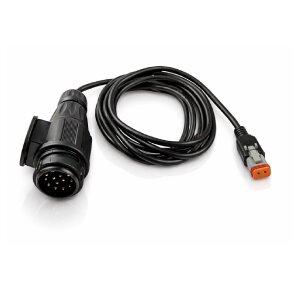

Adaptateur 13 broches pour prise de remorque, boîtier femelle DT allemand

Adaptateur 13 broches pour prise de remorque, boîtier femelle DT allemand

12,90 €

exclus 19% TVA , plus

Avantages

Aperçu des avantages du produit

Source d'alimentation universelle 12 V via la prise de remorque à 13 broches
Connexion professionnelle allemande DT à 2 pôles pour des contacts sûrs
Polarité flexible, réglable dans la fiche à 13 broches
Long câble d'alimentation de 250 cm pour un montage flexible
Conception robuste pour la technologie automobile et la construction de superstructures

Numéro d'article: LM5229
Code barre – EAN /GTIN: 4251508207231
Fabricants: LED-MARTIN

Bonne disponibilité
Temps de livraison: 1 - 2 jours ouvrables À l'étranger

Numéro d'article: LM5229

Description
manuel d'utilisation

Adaptateur universel permettant d'utiliser la prise de remorque à 13 broches comme source d'alimentation fiable sur les voitures particulières avec connexion professionnelle Deutsch-DT. Ce modèle convertit la connexion de la remorque en une connexion Deutsch-DT à 2 broches dans le boîtier de la prise et est idéal pour le raccordement direct d'appareils de commande, de feux ou d'autres consommateurs 12 V dans le véhicule et la superstructure. L'adaptateur est polarisé en usine sur la masse et le feu arrière. Si la polarité souhaitée diffère de celle de la connexion Deutsch DT, il faut tenir compte du fait que le boîtier de la prise Deutsch DT est moulé par injection. Dans ce cas, la polarité peut être facilement ajustée dans la fiche de remorque à 13 broches en modifiant l'affectation.

Détails techniques

Connexion côté véhicule : connecteur de remorque à 13 broches
Sortie : Deutsch-DT 2 pôles, boîtier de prise
Alimentation électrique : 12 V CC
Longueur de câble : 250 cm
Section de câble : AWG18 / 0,82 mm²
Intensité maximale admissible : 10 A
Polarité d'usine : masse / feu arrière
Polarité réglable : oui, via une reconfiguration dans la fiche à 13 broches
Remarque concernant la polarité : connecteur allemand DT moulé, inversion de polarité possible uniquement dans le connecteur à 13 broches
Domaine d'application : voitures particulières avec prise de remorque à 13 broches
Application : alimentation électrique mobile et fixe pour les composants du véhicule et de la superstructure
Contenu de la livraison :
Adaptateur 13 broches fiche de remorque vers boîtier de prise 2 broches allemand DT

Angaben zur Produktsicherheit

Herstellerinformationen:

LED-MARTIN GmbH
Halenbacher Straße 8
Rheinland-Pfalz
Arzfeld, Deutschland, 54687
service@led-martin.de
https://www.led-martin.de/

Affectation et fonction des 13 pôles (ISO 11446)

Pôle 1 – Clignotant gauche (L)
Alimente le clignotant gauche de la remorque.

Pôle 2 – Feu antibrouillard arrière (54G)
Active le feu antibrouillard arrière de la remorque.

Broche 3 – Masse pour circuits d'éclairage (31)
Masse commune pour les broches 1 à 8.

Pôle 4 – Clignotant droit (R)
Alimente le clignotant droit de la remorque.

Pôle 5 – Feu arrière droit / éclairage de plaque d'immatriculation (58R)
Alimentation électrique pour le feu arrière droit et l'éclairage de la plaque d'immatriculation.

Pôle 6 – Feu stop (54)
Active les feux stop de la remorque.

Pôle 7 – Feu arrière gauche (58L)
Alimentation électrique pour le feu arrière gauche et le feu de position.

Pôle 8 – Feu de recul
Alimente le feu de recul de la remorque.

Pôle 9 – Alimentation permanente (+30)
Tension permanente de 12 V, indépendante de l'allumage ou de l'éclairage.
Convient pour les glacières, les chargeurs ou les adaptateurs électriques.

Pôle 10 – Câble de charge / plus commuté (+15)
12 V uniquement lorsque le contact est mis ou que le moteur tourne.
Convient pour la charge de la batterie dans une remorque ou une caravane.

Pôle 11 – Masse pour broche 10 (31b)
Masse séparée pour le câble de charge.

Pôle 12 – Réserve / fonction supplémentaire
Généralement non utilisé ou prévu pour des fonctions spéciales.

Pôle 13 – Masse pour plus permanent (31c)
Masse séparée pour la connexion positive permanente (broche 9).

CONSEIL : alimentation électrique via la fiche de remorque

Pour les adaptateurs, les glacières ou les prises allume-cigare, on utilise généralement le pôle 9 (plus permanent) et le pôle 13 (masse).
Il est également possible d'utiliser l'éclairage arrière (pôle 5 ou 7) et la masse (pôle 3) pour l'alimentation, en fonction du véhicule et de l'application.
