Octa-Fit LED Blitzleuchte OF01 ist eine kompakte, diskrete
LED-Einbaukennleuchte für verdeckte und offen gekennzeichnete
Einsatzfahrzeuge. Mit nur einem Hochleistungs-LED-Element pro Modul
eignet sie sich ideal für den Einbau in Seitenspiegel,
Heckklappe oder Seitentüren, z. B. bei zivilen
Einsatzfahrzeugen, Transportern und Limousinen. Ein Set aus vier
Modulen ist als gerichtete Kennleuchte nach ECE R65 Klasse 1, Kategorie
X (XA1, XB1, XR1) zugelassen. Über das integrierte
OFF-Override-Funktionskabel erhält der Fahrtrichtungsanzeiger
Vorrang vor dem Warnblitz, wodurch die Fahrtrichtung stets klar
erkennbar bleibt. Bis zu 20 Einheiten lassen sich synchronisieren,
wahlweise für simultanes oder alternierendes Blitzen
– ideal für professionelle Warnanlagen mit hoher
Auffälligkeit und flexibler Integration.
Technische Details
Allgemeine Daten
Produkt: Octa-Fit LED Blitzleuchte OF01
Ausführung: Einbau-LED-Blitzmodul für verdeckten
Einbau
LED-Element: 1 × Hochleistungs-LED pro Modul
Blitzmuster: 9 Warnmuster inkl. Dauerlicht (Steady EF) für
externes Steuergerät
LED-Farben: gelb, blau, rot, weiß (modellabhängig,
ECE R65: gelb, blau, rot)
Lichtscheibe: klar
Betriebstemperatur: –40 °C bis +65 °C
Lagertemperatur: –40 °C bis +75 °C
Elektrische Daten
Spannungsversorgung: 10–30 V DC (Multivoltage 12–24
VDC)
Mittlere Stromaufnahme: ca. 0,5 A @ 12 V DC / 0,25 A @ 24 V DC
(blitzmusterabhängig)
Maximale Stromaufnahme: 1 A @ 12 V DC / 0,5 A @ 24 V DC
Mittlere Leistung: ca. 6 W (blitzmusterabhängig)
Maximale Leistung: 12 W
Empfohlene Absicherung: 2 A je Modul
Zulassungen & Schutzarten
Bauartprüfungen: ECE R65 Klasse 1, Kategorie X (XA1, XB1, XR1)*
ECE R10 (EMV)
Schutzklasse: IP67, IP69K
*Die tatsächliche Zulassung ist modellabhängig;
zugelassene LED-Farben: gelb, blau, rot
Funktionen & Steuerung
Anschluss Warnmodus (+): rotes Kabel an +VDC
Masse / –VDC: schwarzes Kabel
Blitzmusterwahl & Synchronisation: gelbes Kabel
Funktionskabel OFF Override / Cruise-Modus: weißes Kabel (an
+VDC gemeinsam mit Rot für Funktionsbetrieb)
OFF Override (Standard): Warnblitz wird beim Setzen des
Fahrtrichtungsanzeigers deaktiviert, Blinker hat Vorrang
Cruise-Modus (optional einstellbar): Dauerlicht-Funktion mit
reduzierter Helligkeit
Blitzmusterwahl: kurzes Anlegen von +VDC an das gelbe Kabel im
Warnmodus (weiteres Schalten durchs Muster), dreimalige Impulse zur
Rückkehr zum gespeicherten Muster
Synchronisation: bis zu 20 Einheiten für simultanes oder
alternierendes Blitzen (Gruppen 1/2)
Hinweis zur ECE R65-Konfiguration: Für ECE R65 Kat. X
müssen 4 Einheiten auf das gleiche Blitzmuster und dieselbe
Gruppe eingestellt und synchronisiert werden.
Anschlusskabel & Montage
Kabelaufbau:
– Rot: +VDC Warnmodus (1 A abgesichert)
– Schwarz: –VDC / Fahrzeugmasse
– Gelb: Blitzmusterwahl & Synchronisation
– Weiß: OFF Override / Cruise-Funktion
Leiterquerschnitt: 0,25 mm² (24 AWG)
Kabellänge: ca. 55 cm
Montageart: verdeckter Einbau, z. B. im Seitenspiegel mit
Fahrtrichtungsanzeiger, Heckklappe oder Seitentür
Hinweis zur Ausrichtung: Markierung am Leuchtenkörper muss
für korrekte Lichtverteilung nach oben ausgerichtet sein
Hinweis ECE-Einbau: Für ECE R65 Kat. X sind 4
Leuchtenkörper erforderlich; Einbaulage und maximal
zulässige Abstände gemäß
Herstellervorgaben (max. Einbauhöhe typ. 1600 mm) einhalten
Lieferumfang

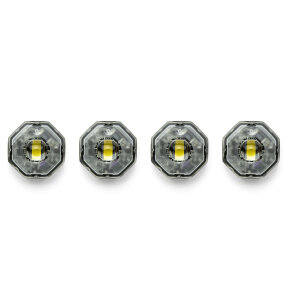

– Octa-Fit LED Blitzleuchte OF01, je nach Ausführung
als Set mit 4 oder 2 Modulen (siehe Varianten)
– Anschlussleitung je Modul (4-adrig, ca. 55 cm)
– Montage- und Anschlussanleitung des Herstellers
