Highlights

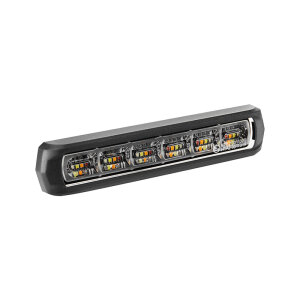

Leistungsstarkes Warnmodul mit TIR-Optik für maximale Sichtbarkeit
14 wählbare Blitzmuster für flexible Einsatzszenarien
Silikon-Linse und wärmeleitfähige Basis für hohe Robustheit
Technische Daten
Betriebsspannung je nach Version: 10–16 V oder 10–33 V
Hohe Schutzart für anspruchsvolle Umgebungen
Breiter Temperaturbereich für ganzjährigen Einsatz
Montage & Aufbau
Schnelle Montage per M3-Schrauben oder 3M-Klebeband
Lochabstand 120 mm
Abdeckungen hart oder weich, bis ca. 30° biegbar für gewölbte Flächen
Zertifizierungen
ECE R10, ECE R65 HT
Erklärung zur HT Klasse
Die ECE-R65 HT Klasse ist gleich zu setzten mit einer Rundumleuchte (Klasse T). Im Verbund müssen die Blitzer 270° abstrahlen um die Anforderung der HT Klasse zu erfüllen. Somit ist der Einsatz dieser Blitzer in allen Bereichen zulässig, in welchen auch Rundumleuchten zulässig wären.
Angaben zur Produktsicherheit
Herstellerinformationen:
LED-MARTIN GmbH
Halenbacher Straße 8
Rheinland-Pfalz
Arzfeld, Deutschland, 54687
service@led-martin.de
https://www.led-martin.de/
Description des connexions pour le module TF6 HT
Tension de fonctionnement 10-33 V CC. Utilisez un fusible (10 A) dans le câble positif près de la batterie.
ROT â + VDC
-
ROUGE → + VCC
(+ tension VCC)
-
NOIR → &moins;
/ Masse
-
BLEU → Couleur de lumière2
(uniquement dans la version DualColor)
-
VERT → Entréejour/nuit
(avec + VCC connecté Mode nuit/variation)
-
BLANC → Clignotement alterné
entre deux têtes : pour DEUX lampes avec
alimentation coupée, connecter brièvement le câble blanc uniquement
à UNE tête avec + VCC, isoler l'autre blanc.
Les têtes clignotent alors en alternance.
-
JAUNE → Synchronisation
& sélection du motif
- Relier entre elles toutes les lignes JAUNES afin de synchroniser plusieurs
têtes.
- Pour changer de motif, connecter JAUNE brièvement (< 1 s) Ã
+ VDC, puis le déconnecter.
- Pour une réinitialisation d'usine, connecter JAUNE pendant plus de 5 s
à ROUGE (+ VDC).
Remarques: isoler les câbles qui ne sont pas utilisés.
Effectuer les travaux de raccordement uniquement lorsque l'alimentation est coupée.
