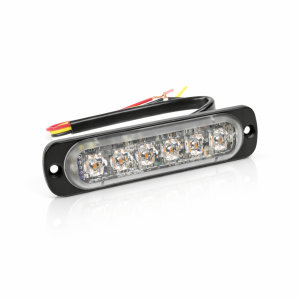

Feu avant ST6 - jaune - AUTO DIM Classe 2 | 12 V/24 V | horizontal

Feu avant ST6 - jaune - AUTO DIM Classe 2 | 12 V/24 V | horizontal

79,00 €

exclus 19% TVA , plus

Avantages
Plan de raccordement

Aperçu des avantages du produit

Boîtier robuste en aluminium solide avec fonction de synchronisation pour plusieurs unités.
ECE-R65 classe 2 | fonction jour/nuit manuelle
Module de voyant d'avertissement LED extrêmement plat avec un profil d'environ 9 mm seulement et une puissance lumineuse élevée, idéal pour les situations d'installation exiguës.
Entièrement résistant aux intempéries et aux vibrations pour les applications extérieures et intérieures.
L x l x H : 112 x 28 x 9 mm

Couleurs des câbles :

Schwarz: - Masse

Rot: Warnwirkung an [+]

Gelb: Synchronisation & Blitzmusterwahl an +VDC

Weiß: Nachtabsenkung [+]

Informationen: Verbinden Sie die GRÜNEN Drähte mit anderen Leuchten mit oder ohne Umgebungslichtsensor, um eine synchronisierte Dimmung zu erreichen.

Numéro d'article: LM5503
Code barre – EAN /GTIN: 4251508209723
Fabricants: LED-MARTIN

En stock
Temps de livraison: 1 - 2 jours ouvrables À l'étranger

Numéro d'article: LM5503

Description
manuel d'utilisation

Le ST6 Class 2 est un feu d'avertissement à LED extrêmement plat destiné à une utilisation professionnelle sur des véhicules et répondant aux exigences les plus élevées en matière de hauteur, de visibilité et de conformité aux normes. Avec une hauteur d'environ 9 mm seulement, il peut être monté de manière quasi invisible et convient parfaitement aux véhicules d'intervention, de service et utilitaires modernes. Le feu dispose d'une commande intégrée avec plusieurs modes de fonctionnement, enregistre les derniers réglages utilisés et fonctionne entièrement sans flash externe.

Une caractéristique particulière est le système de gradation automatique intégré avec capteur de lumière ambiante. Celui-ci passe automatiquement en mode de puissance réduite dans l'obscurité, minimisant ainsi l'éblouissement nocturne. De plus, la fonction Soft Night Pattern est disponible, qui utilise des modèles de clignotement nocturne spécialement homologués. La ligne Activ-Dim™ permet de synchroniser la gradation de plusieurs feux, même entre différents modèles. La fonction de gradation peut également être activée manuellement ou complètement désactivée.

Détails techniques

Puissance absorbée : max. 18,2 W
Consommation électrique moyenne : env. 9,1 W (selon le motif)
Alimentation électrique : 12-24 V CC
Consommation électrique : max. 1,52 A @12 V / 0,76 A @24 V
Nombre de LED : 6 LED haute performance
Couleurs de lumière : ambre, bleu, rouge, vert ou blanc
Couleur de la lentille : transparente ou fumée
Modèles de flash : 31 modèles intégrés
Synchronisation : jusqu'à 20 modules
Essais de type : ECE R65 classe 2 (XA2 / XB2 / XR2), ECE R10, SAE J595 classe 1
Indice de protection : IP67 / IP69K
Température de fonctionnement : -30 °C à +65 °C
Température de stockage : -40 °C à +75 °C
Matériau du boîtier : aluminium moulé sous pression
Matériau de la lentille : polycarbonate
Longueur du câble de raccordement : env. 250 mm
Types de montage : montage horizontal ou vertical à vis
Hauteur : env. 9 mm

Avantages du produit

Conception ultraplate avec une hauteur d'environ 9 mm seulement
Homologué ECE R65 classe 2, également avec lentille fumée
Gradation automatique jour/nuit avec capteur de lumière
Soft Night Pattern pour réduire l'éblouissement
Activ-Dim™ pour la gradation synchrone de plusieurs luminaires

Contenu de la livraison

Feu d'avertissement LED ST6 Classe 2 dans la couleur de lumière sélectionnée
Câble de raccordement
Matériel de montage

Angaben zur Produktsicherheit

Herstellerinformationen:

LED-MARTIN GmbH
Halenbacher Straße 8
Rheinland-Pfalz
Arzfeld, Deutschland, 54687
service@led-martin.de
https://www.led-martin.de/

Sécurité et remarque concernant le montage

L'installation nécessite des connaissances en électricité automobile.
Débrancher la batterie avant d'effectuer des travaux sur le système électrique.
Protéger les câbles contre les frottements, ébavurer les passages et, si nécessaire, les munir d'un passe-câble/passe-câble en caoutchouc.
Remarque : si le feu est monté à l'ombre du véhicule/de la carrosserie (par exemple sous un spoiler/un cache), le capteur de lumière automatique doit être désactivé avant le montage final (voir « Désactiver le capteur de lumière »).

Câbles et raccordement de base

BLACK = masse / masse du châssis
ROUGE = +VDC Mode d'alerte 1 (avec fusible 2A)
BLANC = +VDC Mode d'alerte 2 (avec fusible 2A)
VERT = faible puissance / mode nuit douce / Activ-Dim™ (signal de gradation)
JAUNE = Sélection du motif de clignotement, synchronisation et mode de réglage

Configuration de base recommandée :
1) BLACK à la masse du véhicule.
2) Raccorder RED et/ou WHITE à +12/24 V via un interrupteur, chacun avec un fusible 2 A (selon le mode).
3) YELLOW (en option) vers le bouton/interrupteur pour la sélection du motif/la synchronisation.
4) GREEN (en option) vers l'interrupteur pour la gradation manuelle/faible puissance ou utiliser comme sortie Activ-Dim™ (voir ci-dessous).

Modes d'alerte (logique de commutation)

Mode d'alerte 1 :
RED sur +VDC → Mode d'alerte (motif de clignotement standard : FP#2 « Single [2Hz] »).

Mode d'alerte 2 :
WHITE activé +VDC → Mode d'alerte (modèle de clignotement standard : FP#1 « Double [2Hz] »).

Mode d'alerte 3 (Cruise) :
RED + WHITE sur +VDC → Mode d'alerte (modèle de clignotement standard : FP#5 « Cruise »).

Faible puissance / Motif Soft Night / Activ-Dim™ (VERT)

Faible puissance manuelle (lorsqu'un mode d'avertissement est actif) :
VERT sur +VDC → Mode faible puissance.

Basse consommation automatique (capteur de lumière ambiante) :
Les luminaires équipés d'un capteur de lumière s'atténuent automatiquement lorsque la luminosité ambiante est inférieure à environ 500 lux (pendant environ 5 secondes).
Retour à la puissance élevée lorsque la luminosité est supérieure à environ 1 000 lux (pendant environ 5 secondes).

Activ-Dim™ (gradation synchrone) :
Lorsque le capteur de lumière active la faible puissance, GREEN émet un signal +VDC. Ce signal peut être utilisé pour varier d'autres luminaires de manière synchrone :
Connecter GREEN de ce luminaire aux entrées de gradation/basse puissance d'autres luminaires (également possible sans capteur de lumière propre).

Soft Night Pattern :
Dans les modèles appropriés, un « Soft Night Pattern » est utilisé par défaut pour réduire l'éblouissement nocturne. Celui-ci peut être désactivé via le mode de réglage (voir « Réglage de la synchronisation et du Soft Night Pattern »).

Sélectionner le modèle de clignotement (YELLOW)

Lorsqu'un mode d'avertissement est actif, placez brièvement YELLOW sur +VDC :

1× brièvement = motif clignotant suivant
3× rapidement (en 1 seconde) = retour au motif de clignotement standard

Remarque : si la sélection du motif de clignotement est verrouillée, le voyant affiche un bref « OFF » (OFF momentané) lorsque vous appuyez sur le bouton.

Verrouiller/déverrouiller le mode clignotant (JAUNE)

Lorsqu'un mode d'avertissement est actif et que le motif souhaité a été réglé :
Appliquer YELLOW en continu sur +VDC pendant 8 secondes.
Après environ 2 secondes, le voyant clignote 1 fois par seconde jusqu'à ce qu'il reste allumé en permanence pour confirmer le « verrouillage ». Débranchez ensuite YELLOW.

Déverrouillage :
Répétez la même procédure. Pour confirmer, le voyant clignote rapidement (« Déverrouillage »).

Synchronisation de plusieurs voyants (connecter YELLOW)

Pour la synchronisation des motifs clignotants :

Connectez tous les câbles YELLOW des feux entre eux.
Tous les feux doivent être réglés sur le même modèle de clignotement pour que la synchronisation fonctionne correctement.

Réglage du groupe de synchronisation et du motif Soft Night

Chaque mode d'alerte peut être attribué à son propre groupe de synchronisation (par exemple, en phase ou en alternance).
Procédure (pour le mode d'avertissement souhaité) :
1) Passez au mode correspondant : RED ou WHITE ou RED+WHITE sur +VDC.
2) Démarrer le mode de réglage en connectant également YELLOW à +VDC lors de la mise sous tension.
3) Débrancher ensuite YELLOW de +VDC → Mode de réglage actif (le voyant fonctionne alors en mode basse consommation).
4) Appuyez brièvement (< 5 secondes) sur YELLOW sur +VDC pour faire défiler les réglages (affichage via des séquences clignotantes).
5) Pour enregistrer/quitter le mode de réglage : déconnecter l'alimentation (mise hors tension).

Principe :
les luminaires du même groupe clignotent ensemble ; le groupe 1 et le groupe 2 clignotent en alternance.
Pendant ce processus de réglage, le Soft Night Pattern peut être activé/désactivé selon la sélection.

Désactiver/activer le capteur de lumière (capteur de lumière ambiante automatique)

1) Mettre le luminaire hors tension.
2) Mettre sous tension en connectant simultanément RED + GREEN + YELLOW à +VDC.
3) Déconnecter à nouveau YELLOW et GREEN de +VDC → « Light Sensor Setting Mode ».
4) Appuyez brièvement (< 1 seconde) sur GREEN sur +VDC pour commuter :

Éclairage continu + 1 flash unique = capteur de lumière activé
Lumière continue uniquement = capteur de lumière désactivé

Pour enregistrer : déconnecter l'alimentation (mise hors tension).

Restaurer les réglages d'usine

Pendant n'importe quel mode de réglage :
Appliquer une tension +VDC à YELLOW pendant plus de 5 secondes.
Le voyant confirme la réinitialisation par des clignotements rapides et courts.

Montage (instructions succinctes)

1) Marquer et percer deux trous de fixation et un passage de câble. Veiller à ne pas endommager les pièces du véhicule.
2) Ébavurer les trous ; protéger le passage de câble avec un passe-câble si nécessaire.
3) Faites passer le câble à travers le coussin en mousse/l'entretoise et le passage.
4) Fixez solidement le luminaire à l'aide des vis fournies.
En option : entretoises en caoutchouc (vendues séparément) pour un appui/une inclinaison adaptés.
